Naprawa kabin pojazdów użytkowych – kompleksowy poradnik blacharski

Naprawa kabin pojazdów użytkowych – kompleksowy poradnik blacharski

Aktualizacja: styczeń 2026

Od redakcji: W naszym poradniku dotyczącym naprawy kabin pojazdów użytkowych krok po kroku wyjaśniamy, jak fachowo diagnozować uszkodzenia, jakie techniki blacharskie stosować oraz jakie narzędzia i materiały są niezbędne, aby przywrócić kabinę do stanu technicznego i estetycznego wymaganych standardów.

Jedną z ważniejszych części składowych większości rodzajów pojazdów użytkowych jest kabina kierowcy. Prawie połowa kolizji i wypadków z udziałem ciężarówek to uszkodzenie przedniej części pojazdu: najechania i zderzenia czołowe, w których poza skrzywieniem ramy, destrukcji ulega również kabina.



wykres

Rys. Występowanie rodzajów kolizji pojazdów. (BR)

Planowanie stanowiska

Jak to zwykle bywa, są różne, czasami sprzeczne opinie dotyczące wyboru sposobu obsługi szkód komunikacyjnych związanych z kabinami. Biorąc pod uwagę znaczne gabaryty oraz masę, to nasuwa się jednak myśl, że należy do sprawy podejść kompleksowo i niezwykle starannie. Stosuje się co prawda różne mniej lub bardziej doraźne metody napraw, których efektem jest skuteczne przywrócenie konstrukcji do pierwotnego kształtu, ale nie wolno zapominać o ekonomii i ergonomii. Wbrew pozorom oba określenia nie tylko mają podobne brzmienie, ale i wiążą się ze sobą w sposób nierozerwalny. Trudno bowiem oczekiwać ekonomicznej naprawy bez zapewnienia pracownikom warunków gdzie ergonomia pozwala na takie ułatwienia, że czas poświęcony na likwidację szkody może być na tyle skrócony, że cała operacja jest warta zachodu.

20231030_122857

Fot. Mocowanie kabiny na stanowisku naprawczym w uchwytach technologicznych. (Fot. HERKULES TRUCK)

Czy naprawa kabin w dzisiejszych czasach się opłaca?

Udzielenie odpowiedzi na to pytanie nie jest proste. Na pewno nie każda naprawa powypadkowa jest uzasadniona ekonomicznie i nie dotyczy to wyłącznie problematyki omawianej w tym artykule. Nawiązując do tekstu powyżej, można natomiast z pełną odpowiedzialnością stwierdzić, że organizując dział napraw powypadkowych, należy uczynić wszystko, aby zyski przynosiły usługi naprawcze w jak najszerszym zakresie.

Rozwijając tę myśl, to w dużej mierze od posiadanych technologii i organizacji stanowiska do napraw będzie zależało, czy, i ile firma zarobi. Osobną sprawą jest stopień fachowości i przeszkolenia pracowników zajmujących się likwidacją szkód.

Dodatkowo system zamawiania i dostarczania części zamiennych również wpływa na czas i koszty. Prowadząc od lat szkolenia i konsultacje inwestycyjne oraz technologiczne słyszę czasami absolutnie sprzeczne opinie. Jedni twierdzą, że nie warto się brać za naprawy kabin, inni zaś wykonują jedną naprawę za drugą. Można by zadać sobie pytanie: jak to możliwe? Czy wszyscy mają rację, czy ci co naprawiają, nie potrafią liczyć? O co tu chodzi?… Mam tę przewagę, że widziałem już setki serwisów napraw powypadkowych. Często mam kontakt z firmami, którym doradzałem już w momencie planowania budowy warsztatu. Nie od dzisiaj wiadomo, że czasami najciemniej pod latarnią i właściciel serwisu nie zawsze ma obiektywne spojrzenie na sposób funkcjonowania swej firmy. Dlatego warto od czasu do czasu wykonać mniej lub bardziej oficjalny audyt technologiczno-ekonomiczny, aby pracować i zarabiać w realnym świecie, a nie żyć wyobrażeniami i złudzeniami. Dlaczego ten wywód? Moim zdaniem idealnie pasuje do odpowiedzi na pytanie: czy warto naprawiać kabiny?

Jaki system wybrać?

Przechodząc do konkretnych rozwiązań technologicznych, należy przypomnieć, że dużo zależy od etapu, na którym rozszerza się działalność o dział napraw kabin. Podobnie jak w przypadku prostowania konstrukcji ramowych, najlepiej jest, gdy odbywa się to na etapie planowania technologii całego serwisu. Nie jest to jednak warunek sine qua non i tak naprawdę można to zrobić w każdym momencie.

Urządzenia mocowane do kratownicy w posadzce są bardzo ergonomiczne i wydajne. Można do tego wykorzystać strefę kratownicy przeznaczonej na co dzień do napraw ram albo stworzyć tak zwana ”małą kratownicę” o wymiarach zewnętrznych około 5 x 5 m, specjalnie do kabin.

W przypadku, jeżeli nie ma kratownicy mocującej, możliwe jest wykonanie systemu kotew do osprzętu naprawczego oraz wież ciągnących. Jest to jednak w pewnym sensie rozwiązanie zastępcze. Niezależnie od szczegółowych rozwiązań mocowania w posadzce, to urządzenia naprawcze można umownie podzielić na trzy typy:

  • ramowy,
  • trawersowy,
  • ramowy z systemem prostowania podłogi.

System ramowy pozwala na zamocowanie kabiny i usztywnienie jej w punktach technologicznych, tak aby możliwa była naprawa hydraulicznymi wieżami ciągnącymi. Jest to system nieco podobny w działaniu do ram naprawczych pojazdów do 3,5 t i wydaje się, że nie wymaga specjalnego omówienia. Należy jednak zaznaczyć, że zamocowanie na zwartej ramie w znacznym stopniu blokuje dostęp do dolnej części kabiny.

ramowy

Rys. System ramowy. (HERKULES TRUCK)

Ciekawszym rozwiązaniem jest system trawersowy. Niewątpliwą zaletą takiego rozwiązania jest spora mobilność elementów systemu i niezbyt duża przestrzeń potrzebna do jego przechowywania, co w niewielkich serwisach prowadzących tego typu naprawy wyłącznie doraźnie, może mieć kluczowe znaczenie. Kolejna zaleta to spora przestrzeń do prowadzenia dodatkowych czynności naprawczych płyty podłogowej.

trawersowy

Rys. System trawersowy. (HERKULES TRUCK)

Niedogodnością za to jest brak możliwości zastosowania specjalnego osprzętu uchwytów stanowiących wzorzec kształtu płyty podłogowej.

ramowy-prostowanie-podlogi

Rys. System ramowy z możliwością prostowania podłogi. (HERKULES TRUCK)

System napraw kabin będący połączeniem systemu ramowego i trawersowego, dodatkowo wyposażony jest w hydrauliczny system naprawy płyty podłogowej.

rysunekRys. Przykład systemu hydraulicznego prostowania podłogi. (HERKULES TRUCK)

Konstrukcja tego typu urządzeń pozwala również na zastosowanie systemów uchwytów do poszczególnych modeli kabin. Uzyskuje się w ten sposób wzorzec kształtu płyty podłogowej, a w szczególności punktów mocowania zawiasów i zaczepów. Jak wiadomo, to cztery najważniejsze strefy płyty podłogowej, od których zależy, czy kabinę dla się zamontować do ramy pojazdu.

adapter-scania-bez-tla

adapter-volvo-bez-tla

Rys. Uchwyty specjalizowane do określonego modelu kabiny. Po lewej Scania, po prawej Volvo. (HERKULES TRUCK)

Wieże hydrauliczne i pozostałe oprzyrządowanie

Niezależnie od wyboru systemu mocowania, we wszystkich przypadkach stosowane są te same wieże wysokiego ciągnięcia. Dobór osprzętu zależy wyłącznie od możliwości finansowych i aktualnych potrzeb. Optymalnie w każdym przypadku zestaw zawiera dwie wieże ciągnące system siłowników do napraw płyty podłogowej i komplet hydraulicznych narzędzi rozpierających. Niezbędne jest posiadanie zestawu uchwytów do mocowania kabin do ramy, jak i blacharskich uchwytów ciągnących, mocowanych do karoserii kabiny.

dsc07523

Fot. Wieża wysokiego ciągnięcia HIGHTOWER HYBRID (HERKULES TRUCK)

Naprawa paneli karoseryjnych wymaga zastosowania nowoczesnych narzędzi. Niezbędne jest również wykorzystywanie zgrzewarek inwerterowch i narzędzi do rozłączania elementów. Stosowanie lutospawarek, to w dzisiejszych czasach również standard. Przyda się także przymiar blacharski. Wszystkie te technologie umiejętnie wykorzystywane przez przeszkolonych pracowników, to również warunek opłacalności całego procesu.

Wyposażenie dodatkowe stanowiska

Stanowisko do prowadzenia napraw to nie tylko urządzenia i system mocowania oraz posiadany osprzęt dodatkowych. Należy zadbać w odpowiednią logistykę. Począwszy od odpowiedniej przestrzeni magazynowej (elementy o znacznych gabarytach), po rozwiązania pozwalające na ergonomiczne i bezpieczny demontaż, zdejmowanie, przenoszenie i montaż gotowych kabin oraz poszczególnych ich elementów.

suwnica

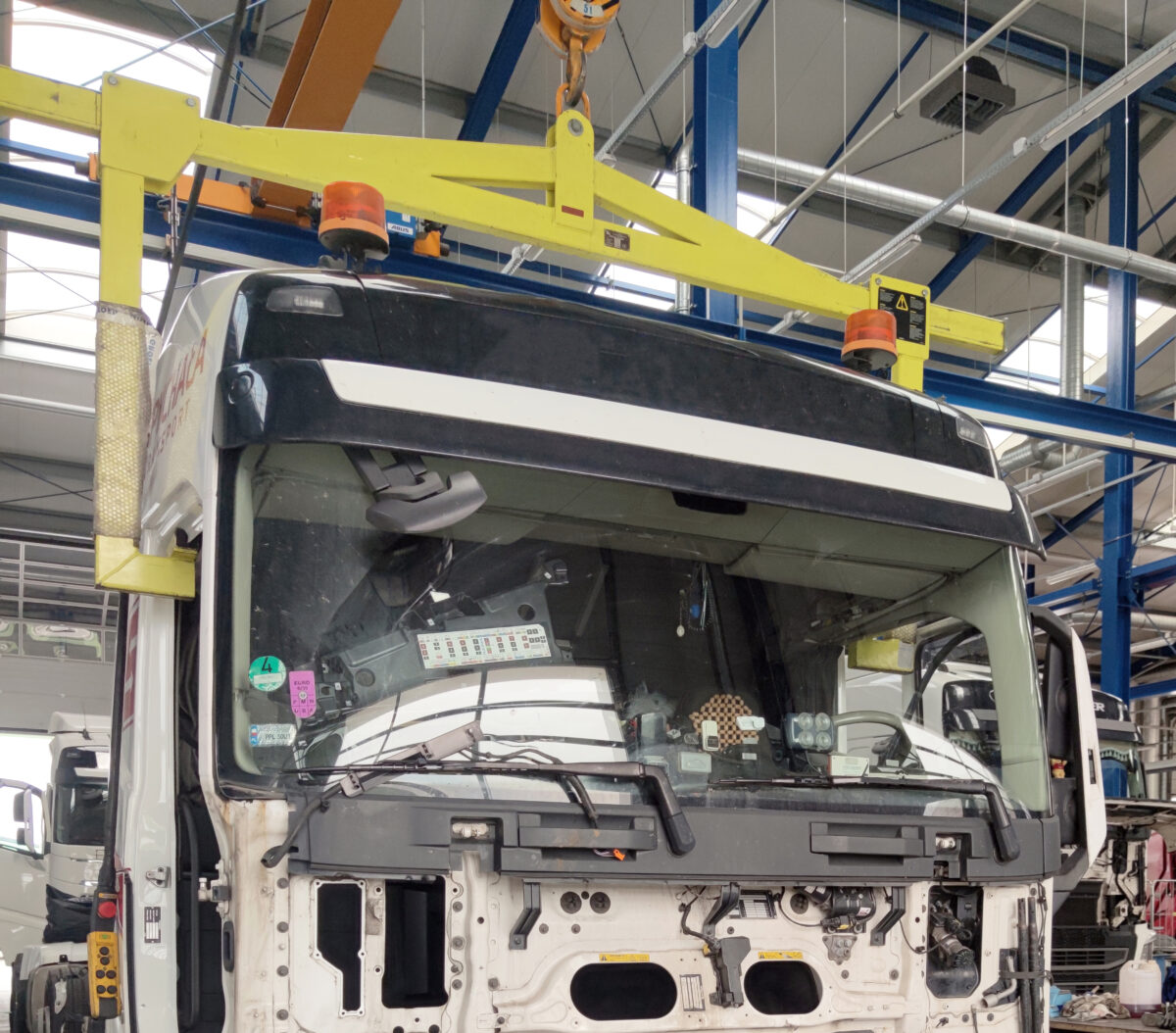

Fot. Urządzenia transportu wewnętrznego są niezbędne do prowadzenia prac przy pojazdach użytkowych. Na zdjęciu montaż kabiny na stanowisku przy pomocy suwnicy. (HERKULES TRUCK)

Po naprawie konieczne jest przeprowadzenie prac związanych z przygotowaniem lakierniczym, co przy sporych rozmiarach kabiny wymaga odpowiedniej przestrzeni, pomostów roboczych i podobnych udogodnień. Warto pomyśleć o wózkach transportowych do przewożenia kabin w procesie od przygotowania przed lakierowanie po dostarczenie polakierowanej i wstępnie zmontowanej kabiny na stanowisko montażu na pojeździe.

Warunkiem, aby zadziałały odpowiednie mechanizmy gospodarcze przynoszące wymierne efekty finansowe, czyli zysk powinny być spełnione i dopasowane wszystkie aspekty związane z organizacją serwisu napraw kabin. Poza tymi czysto technicznymi związanymi z doborem sprzętu należy jeszcze pamiętać o odpowiednim wdrożeniu i szkoleniu pracowników. Jest to równie ważne i opłacalne jak dobry system naprawczy.

Bogusław Raatz
raatz.info

Bogusław Raatz – uznany ekspert w dziedzinie technologii napraw karoserii i blacharstwa samochodowego, konstruktor oraz właściciel firmy HERKULES Auto-Technika Warsztatowa z wieloletnim doświadczeniem w projektowaniu i produkcji urządzeń do napraw i pomiarów karoserii. Autor licznych publikacji branżowych i książek fachowych, współpracujący z magazynem Lakiernik oraz prowadzący szkolenia dla specjalistów z zakresu blacharstwa i lakiernictwa.

Powiązane artykuły

FAQ – naprawa kabin pojazdów użytkowych

Sekcja FAQ została przygotowana przez redakcję Lakiernik.com.pl w celu ułatwienia czytelnikom zrozumienia zagadnienia

Na czym polega naprawa kabin pojazdów użytkowych?

Naprawa kabin pojazdów użytkowych obejmuje usuwanie uszkodzeń powstałych w wyniku kolizji, korozji lub intensywnej eksploatacji. W praktyce są to prace blacharskie, prostowanie elementów konstrukcyjnych, wymiana poszyć, a często także przygotowanie kabiny do lakierowania.

Jakie uszkodzenia kabin pojazdów użytkowych występują najczęściej?

Najczęściej spotykane są wgniecenia, pęknięcia, odkształcenia konstrukcji kabiny oraz zaawansowana korozja. Naprawa kabin pojazdów użytkowych bardzo często dotyczy narożników, progów, słupków oraz podłogi kabiny.

Czy naprawa kabin pojazdów użytkowych jest opłacalna?

W wielu przypadkach naprawa kabin pojazdów użytkowych jest znacznie tańsza niż wymiana całej kabiny na nową. Szczególnie dotyczy to pojazdów ciężarowych, dostawczych oraz maszyn specjalistycznych, gdzie koszt nowej kabiny bywa bardzo wysoki.

Jakie technologie stosuje się przy naprawie kabin pojazdów użytkowych?

Profesjonalna naprawa kabin pojazdów użytkowych wykorzystuje m.in. ramy naprawcze, systemy pomiarowe, spawanie MIG/MAG, lutospawanie oraz klejenie strukturalne. Coraz częściej stosuje się również naprawy elementów aluminiowych i wysokowytrzymałych stali.

Czy naprawa kabin pojazdów użytkowych wpływa na bezpieczeństwo?

Tak – prawidłowo wykonana naprawa kabin pojazdów użytkowych przywraca fabryczne parametry wytrzymałościowe konstrukcji. Kluczowe jest przestrzeganie technologii producenta pojazdu oraz stosowanie odpowiednich materiałów i procedur.

Jak przygotować kabinę do lakierowania po naprawie?

Po zakończeniu prac blacharskich naprawa kabin pojazdów użytkowych wymaga dokładnego przygotowania powierzchni: zabezpieczenia antykorozyjnego, szpachlowania, gruntowania i odpowiedniego doboru systemu lakierniczego.
