Standardy projektowe, eksploatacyjne i środowiskowe

Wysoka jakość sprężonego powietrza to jeden z kluczowych czynników determinujących jakość i trwałość powłok lakierniczych. Medium to wykorzystywane jest w lakierniach zarówno do zasilania narzędzi pneumatycznych, jak i do aplikacji materiałów lakierniczych, dlatego jego czystość, ciśnienie oraz stabilność parametrów mają bezpośredni wpływ na wynik końcowy lakierowania.

Zanieczyszczone powietrze – zawierające wodę, olej, pyły, a szczególnie cząstki silikonu – może doprowadzić do powstawania defektów powłok, takich jak: oczka, kratery, mikropęcherze, nierównomierne rozprowadzenie lakieru, a nawet brak przyczepności kolejnych warstw systemu lakierniczego. W skrajnych przypadkach skutkuje to koniecznością kosztownych poprawek oraz stratą czasu produkcyjnego.

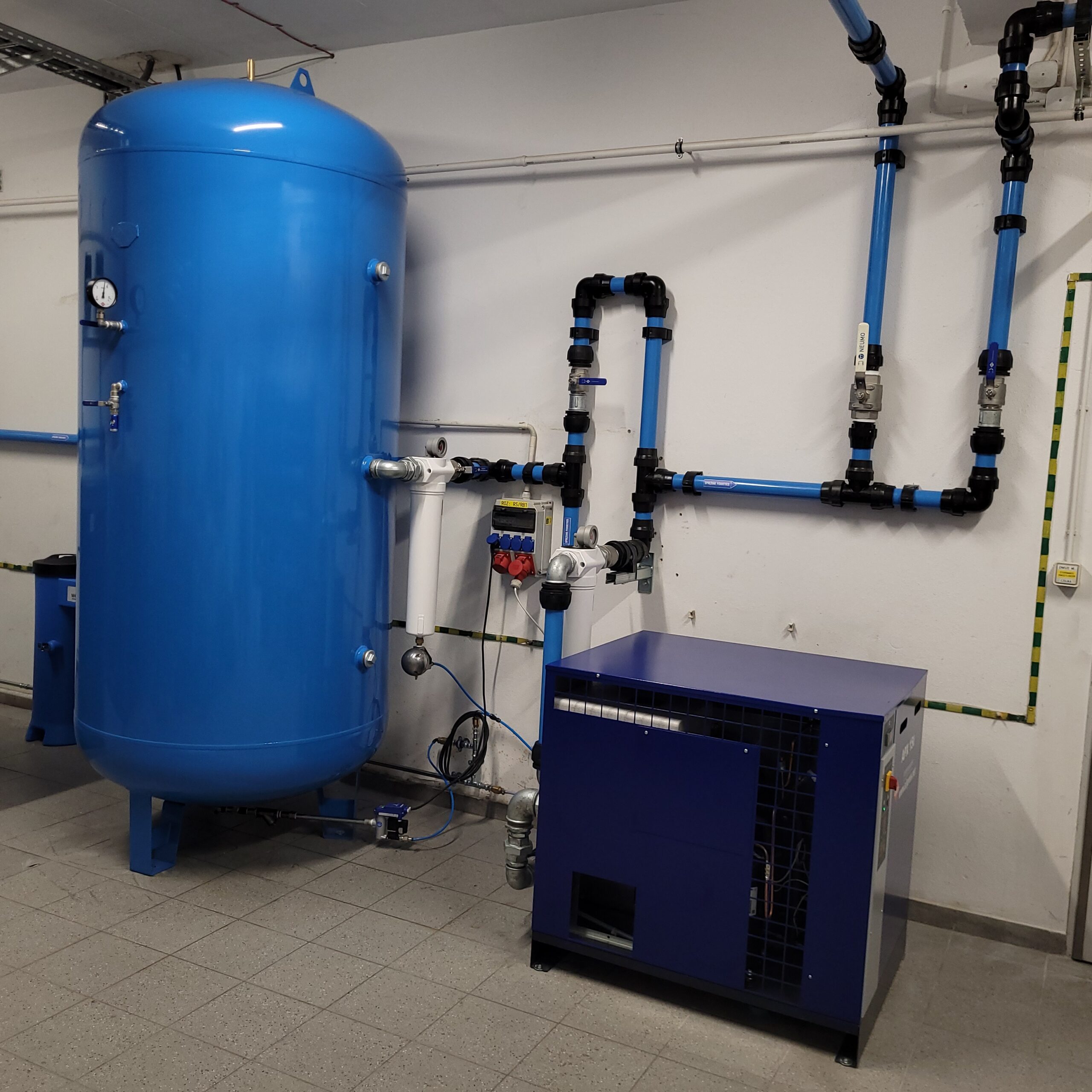

Airpress

Projektowanie instalacji sprężonego powietrza – układ, ciśnienie, przekroje

Prawidłowo zaprojektowana instalacja sprężonego powietrza w lakierni powinna być wykonana w systemie zamkniętym, w formie pierścienia (obwodu zamkniętego), co umożliwia wyrównanie ciśnienia w każdym punkcie poboru. Układ taki zabezpiecza instalację przed lokalnymi spadkami ciśnienia, co jest niezbędne do zachowania jednorodności aplikacji i parametrów natrysku.

Zaleca się rozdzielenie linii powietrznych:

  • Linia narzędziowa – powietrze może być naolejone (z układem do mikronawilżania), przeznaczone do zasilania kluczy pneumatycznych, szlifierek, pistoletów do uszczelniaczy.
  • Linia lakiernicza (czysta) – powietrze musi być całkowicie pozbawione oleju, wody i cząstek stałych. Wymaga wysokowydajnych systemów filtracyjnych oraz osuszaczy.

Zalecany spadek ciśnienia między kompresorem a punktem końcowym nie powinien przekraczać 0,01 MPa (0,1 bara). Średnicę instalacji należy dobrać, uwzględniając:

  • przepływ powietrza (wyrażony w l/min lub m³/h),
  • długość instalacji,
  • liczbę i rodzaj elementów dławiących przepływ (kolana, trójniki, zawory odcinające).

Dla przewodów elastycznych o długości:

  • do 10 m – średnica wewnętrzna minimum 8 mm,
  • powyżej 10 m – średnica nie mniejsza niż 12 mm.

Warto unikać przewodów o małym przekroju i dużej liczbie załamań – powodują one znaczne spadki ciśnienia i turbulencje, co negatywnie wpływa na stabilność strumienia powietrza.

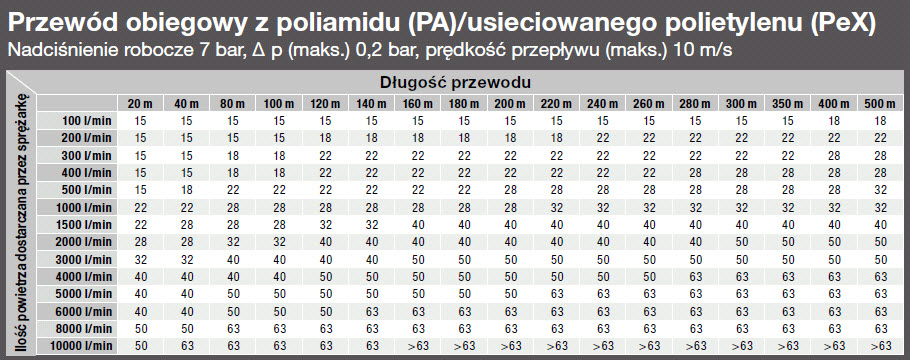

tabela

Projektowanie instalacji sprężonego powietrza – układ, ciśnienie, przekroje

Prawidłowo zaprojektowana instalacja sprężonego powietrza w lakierni powinna być wykonana w systemie zamkniętym, w formie pierścienia (obwodu zamkniętego), co umożliwia wyrównanie ciśnienia w każdym punkcie poboru.

Układ taki zabezpiecza instalację przed lokalnymi spadkami ciśnienia, co jest niezbędne do zachowania jednorodności aplikacji i parametrów natrysku.

Rodzaje sprężarek:

  • Tłokowe – idealne dla mniejszych warsztatów, ekonomiczne, choć generują większy hałas i pulsację ciśnienia.
  • Śrubowe – zalecane w większych lakierniach, cichsze, pracujące ciągle, zapewniają bardziej stabilne ciśnienie.
  • Przeponowe – rzadko stosowane ze względu na niską wydajność; powietrze nie zawiera oleju, ale wymaga oddzielnego naolejacza dla narzędzi.

Dobrze dobrana sprężarka powinna mieć rezerwę wydajności rzędu 20–30% względem szczytowego zapotrzebowania, co pozwoli uniknąć nadmiernej pracy na granicy możliwości oraz ryzyka przeciążeń.

Oczyszczanie powietrza – filtry, osuszacze, separatory

Sprężone powietrze po sprężeniu zawiera zanieczyszczenia w postaci:

  • pary wodnej (skraplającej się w układzie jako kondensat),
  • oleju (z układu smarowania sprężarki),
  • cząstek stałych (rdzy, kurzu, mikrocząsteczek powietrza zasysanego z otoczenia).

Aby zapewnić odpowiednią jakość powietrza dla celów lakierniczych, należy zastosować:

  • osuszacze chłodnicze – usuwające wilgoć z powietrza do punktu rosy na poziomie +3°C,
  • filtry wstępne i dokładne – eliminujące cząstki mechaniczne, olej i opary silikonów (np. filtry klasy 1 µm i 0,01 µm),
  • regulatory ciśnienia i pułapki wodne – instalowane przy punktach końcowych w kabinach lakierniczych.

W systemach bez osuszaczy przewody należy układać ze spadkiem min. 3%, z punktami spustowymi kondensatu oraz odpowiednim ustawieniem złączek:

  • w instalacji z osuszaczem – króćce w dół (grawitacyjne odprowadzanie skroplin),
  • w instalacji bez osuszacza – króćce w górę (zapobieganie dostawaniu się wody do linii roboczej).

Kondensat – gospodarka odpadowa i ochrona środowiska

W procesie sprężania powietrza powstaje kondensat – mieszanina wody, oleju oraz zawieszonych cząstek stałych. Zbiera się on w:

  • zbiorniku sprężonego powietrza,
  • osuszaczu chłodniczym,
  • filtrach powietrza,
  • instalacji przesyłowej (szczególnie w kolanach i najniższych punktach rurociągu).

Repair,Car,Body,By,A,Mechanics,In,The,Workshop

Instalacja sprężonego powietrza w lakierni to nie tylko infrastruktura techniczna, ale integralna część procesu lakierniczego – wpływa na jakość, wydajność i bezpieczeństwo pracy. Dobór odpowiedniego typu sprężarki, prawidłowe rozplanowanie instalacji, zastosowanie efektywnej filtracji oraz dbałość o gospodarkę kondensatem są podstawowymi warunkami osiągnięcia wysokiej klasy wykończenia lakierniczego, zgodnego z wymaganiami producentów pojazdów i oczekiwaniami klientów.

W czasach rosnących wymagań środowiskowych i jakościowych, inwestycja w profesjonalny system sprężonego powietrza to nie luksus – to fundament dobrze funkcjonującej lakierni.

Maksymilian Janewski
